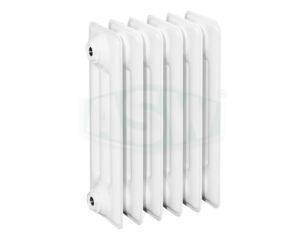

DIN-Stahlradiator RAL 9010 gep.

Stahlradiator DIN 4703 350/160 lackiert

BH 450 mm BT 160 mm

DIN Stahlradiator nach DIN 4703 und EN 442. Pulverbeschichtete Ausführung weiß RAL 9010. Genormter Nabenabstand für einen problemlosen Austausch alter Radiatoren ohne Änderung der Rohrleitungsabstände. Anschlußgrößen je nach Bedarf mit unterschiedlich großen Gewinden (3/8", 1/2", 3/4", 1"). Blockbauweise. Glieder aus zwei gezogenen Halbschalen von 1,25 mm Blechstärke. Druckstufe 6 bar. Werkseitige Druckprüfung mit 7,8 bar. Wärmeleistung nach EN 442. Bauseitige Druckprüfung vor der Montage ist notwendig. Anschlußstopfen und Dichtungen bitte separat bestellen.

140754
1 Stück
VE 1 Stück
Anzahl Glieder 6
Bauhöhe in mm 450
Bautiefe in mm 160
Baulänge (mm) 300
Baulänge ca. incl. Anschlüsse (mm) 330
Norm-Wärmeleistung EN 442 in Watt (75°/65°/20°) 354
Norm-Wärmeleistung EN 442 in Watt (70°/55°/20°) 282
Norm-Wärmeleistung EN 442 in Watt (55°/45°/20°) 180
Nabenabstand in mm 350
Oberfläche in qm 0.93
Leergewicht in kg 8.95
Wasserinhalt in Liter 5.538
Gewicht befüllt in kg 14.49

Zeichnungen und Downloads

Z140433.pdf
