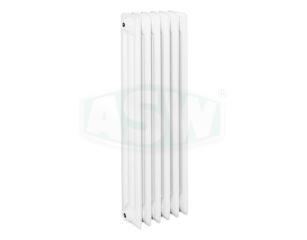

DIN-Stahlradiator RAL 9010 gep.

Stahlradiator DIN 4703 900/160 lackiert

BH 1000 mm BT 160 mm

DIN Stahlradiator nach DIN 4703 und EN 442. Pulverbeschichtete Ausführung weiß RAL 9010. Genormter Nabenabstand für einen problemlosen Austausch alter Radiatoren ohne Änderung der Rohrleitungsabstände. Anschlußgrößen je nach Bedarf mit unterschiedlich großen Gewinden (3/8", 1/2", 3/4", 1"). Blockbauweise. Glieder aus zwei gezogenen Halbschalen von 1,25 mm Blechstärke. Druckstufe 6 bar. Werkseitige Druckprüfung mit 7,8 bar. Wärmeleistung nach EN 442. Bauseitige Druckprüfung vor der Montage ist notwendig. Anschlußstopfen und Dichtungen bitte separat bestellen.

165231
1 Stück
VE 1 Stück
Anzahl Glieder 6
Bauhöhe in mm 1000
Bautiefe in mm 160
Baulänge (mm) 300
Baulänge ca. incl. Anschlüsse (mm) 330
Norm-Wärmeleistung EN 442 in Watt (75°/65°/20°) 690
Norm-Wärmeleistung EN 442 in Watt (70°/55°/20°) 552
Norm-Wärmeleistung EN 442 in Watt (55°/45°/20°) 348
Nabenabstand in mm 900
Oberfläche in qm 2.07
Leergewicht in kg 19.65
Wasserinhalt in Liter 10.452
Gewicht befüllt in kg 30.1

Zeichnungen und Downloads

Z164927.pdf
