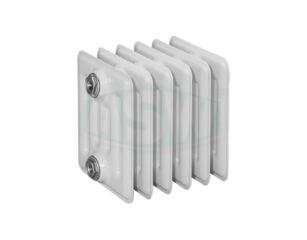

Stahlradiator DIN 4703 200/250 grundiert
BH 300 mm BT 250 mm
DIN Stahlradiator grundierte Ausführung nach DIN 4703 und EN 442. Genormter Nabenabstand für einen problemlosen Austausch alter Radiatoren ohne Änderung der Rohrleitungsabstände. Anschlußgrößen je nach Bedarf mit unterschiedlich großen Gewinden (3/8", 1/2", 3/4", 1"). Blockbauweise. Glieder aus zwei gezogenen Halbschalen von 1,25 mm Blechstärke. Druckstufe 6 bar. Werkseitige Druckprüfung mit 7,8 bar. Wärmeleistung nach EN 442. Bauseitige Druckprüfung vor der Montage ist notwendig. Anschlußstopfen und Dichtungen bitte separat bestellen.
101062
1 Stück
| VE | 1 Stück |
|---|---|
| Anzahl Glieder | 13 |
| Bauhöhe in mm | 300 |
| Bautiefe in mm | 250 |
| Baulänge (mm) | 650 |
| Baulänge ca. incl. Anschlüsse (mm) | 680 |
| Norm-Wärmeleistung EN 442 in Watt (75°/65°/20°) | 806 |
| Norm-Wärmeleistung EN 442 in Watt (70°/55°/20°) | 637 |
| Norm-Wärmeleistung EN 442 in Watt (55°/45°/20°) | 403 |
| Nabenabstand in mm | 200 |
| Oberfläche in qm | 2.08 |
| Leergewicht in kg | 19.82 |
| Wasserinhalt in Liter | 13.975 |
| Gewicht befüllt in kg | 33.8 |
Zeichnungen und Downloads
| Z100010.pdf |
